DIY - changement autoradio en conservant la clim sans kit

[misterblue]

G/W (1P) et R/B (1N) sont les bornes pour les commandes au volant

P/B (1J) c'est là que doit être injecté le 12v après contact pour faire fonctionner l'ampli Bose.
Mon Pioneer dispose d'une sortie 12v pour piloter un ampli, c'est pour ça que j'ai relié ce fil pilote sur la borne P/B de mon conecteur Iso-Mazda

L'image du câblage se trouve en page 86 du lien pdf donné plus haut.
En page 88, le schéma pour l'ampli
En page 76, celui lié aux voyant gérés pour l'autoradio et en 78 on arrive à ceux du volant

En espérant pouvoir vous aider.

[yanhamare]

Arigato Misterblue

Ça avance; cool!

[chance57]

En faite avec le kit de chez kanatech tu ne conserve pas l'affichage, n'y le bouton amb, set ect... Don y a quand même de la modif à faire dans tous les cas

[pierrot90]

Je ne sais pas ou tu es allez choper cette infos mais c'est clair que c'est pas intéressant surtout a 500€ le bidule!
J'attends le retour sur quel pins de la carte correspondent au 12v masse et illumination et je serais en mesure de faire ton câble. Par contre tu as déjà ta commande au volant? Si oui a quoi ça ressemble? Car en y ajoutant quelques câbles ça fera l'affaire.

[pierrot90]

Petite question pour gregorx8:
Sais-tu ou je peux trouver des connecteurs identiques a ceux qui relie les commandes de clim a la façade? Car ceux que j'ai trouvé sont trop gros ce n'est pas les mêmes. Et celui du warning?

Merci d'avance.

[chance57]

Je ne sais pas ou tu es allez choper cette infos mais c'est clair que c'est pas intéressant surtout a 500€ le bidule!
J'attends le retour sur quel pins de la carte correspondent au 12v masse et illumination et je serais en mesure de faire ton câble. Par contre tu as déjà ta commande au volant? Si oui a quoi ça ressemble? Car en y ajoutant quelques câbles ça fera l'affaire.

Je ne prendrais pas le kit kanatech c'est regler.

Oui j'ai déjà l'interface pour le volant, c'est un kit de câbles avec un boitier Kenwood noir.

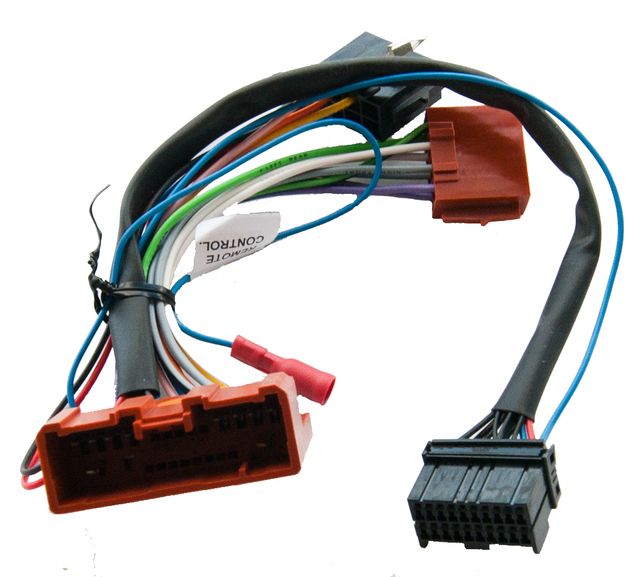

CAW-MZ2032

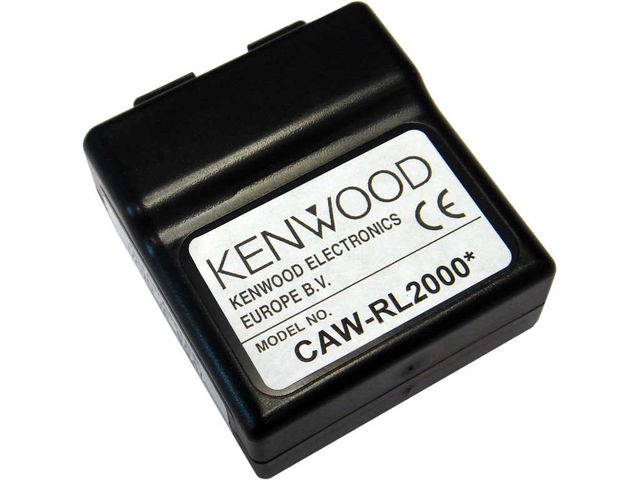

CAW-LR2000

[pierrot90]

Ok donc c'est bon pas besoin d'autre chose, juste 3 câbles a rajouter sur l'adaptateur pour alimenter la carte. Si Greg sait ou je peux trouver des connecteurs je te ferai les 3 rallonges, sinon faudra couper et rallonger l'existant.

[chance57]

Dès que j'ai le câble entre les mains je te le dirais. Car j'ai dus le commandé...

[pierrot90]

Ok ça marche. Je te dirai quoi faire.

[gregorx8]

Petite question pour gregorx8:
Sais-tu ou je peux trouver des connecteurs identiques a ceux qui relie les commandes de clim a la façade? Car ceux que j'ai trouvé sont trop gros ce n'est pas les mêmes. Et celui du warning?

Merci d'avance.

Bonsoir

Je n'est aucune adresse a ce jour désolé

Un jour Mazda mas dit qu'ils pouvait avoir les broches qui s'insère dans les connecteur de pcm.
Peut-être qu'il peuvent avoir les 2 connecteurs interne de l'autoradio

Je n'es pas publié de confirmer les fils d'alimentation de la façade avant de l'autoradio je m'en occupe rapidement

[pierrot90]

Ok c'est cool merci!

[yanhamare]

Ok donc c'est bon pas besoin d'autre chose, juste 3 câbles a rajouter sur l'adaptateur pour alimenter la carte. Si Greg sait ou je peux trouver des connecteurs je te ferai les 3 rallonges, sinon faudra couper et rallonger l'existant.

Quel intérêt si tu rallonges les fils ?

[pierrot90]

En fait c'est pour avoir du plug&play. Tu débranche les petits câbles et tu rebanche les longs a la place.

[pierrot90]

bon je pense avoir trouvé un fournisseur pour les connecteurs des rallonges que je veux faire pour la connexion clim/ façade. par contre la mienne n'est pas démonté donc si quelqu'un pouvais me donner le pas entre chaque PIN des connecteurs (il y a 2 rangées de 7 PINS normalement) et la cote entre les 2 rangées. et aussi je ne suis pas sur que c'est le même connecteur de chaque coté du câble donc au cas me le dire.

merci d'avance.

[pierrot90]

petites news du jour! j'ai eu quasiment toutes les infos et si la connexion coté commande de clim et la même que sur la carte de la façade, j'ai trouvé des câbles tout fait de longueur 46cm donc je pense que c'est assez pour déporter la carte derrière la boite a gant! je suis en train de chercher si je trouve pour les warning et normalement d'ici peu je pourrai fournir des cables plug & play pour le changement d'autoradio! c'est bon ça non?

[misterblue]

Il y a suffisamment de place derrière la boite à gant ? Vu la taille de la carte principale de l'autoradio d'origine, j'avais pas pensé à regarder la , à droite de la colonne de direction sous le volant, la place dispo m'avait fait de l'oeil

[misterblue]

Il y a suffisamment de place derrière la boite à gant ? Vu la taille de la carte principale de l'autoradio d'origine, j'avais pas pensé à regarder la , à droite de la colonne de direction sous le volant, la place dispo m'avait fait de l'oeil

quand j'avais fait mon montage.

[pierrot90]

Théoriquement on ne gardera que la carte qui est derrière la façade de l'autoradio.

[alru]

Théoriquement on ne gardera que la carte qui est derrière la façade de l'autoradio.

mais il faudra alimenter la carte ou pas parce que moi je suis entrein de cherché comment alimenter la carte

[pierrot90]

Oui regarde sur la page 12 de ce topic il y a des photos faites par gregorx8 qui montrent les points ou mettre le 12v, la masse et l'illumination.
